Installer une sonnette filaire : transformateur, bouton poussoir et carillon

Une sonnette muette, un carillon capricieux, ou tout simplement une entrée à équiper : c'est un petit chantier électrique très gratifiant. Et si les modèles sans fil séduisent par leur simplicité, la sonnette filaire reste la plus fiable — pas de piles à changer, un son constant, des années de service. Le tout repose sur un trio simple à comprendre : transformateur, bouton poussoir, carillon. Voici la méthode, en complément de la vidéo.

La vidéo pas à pas

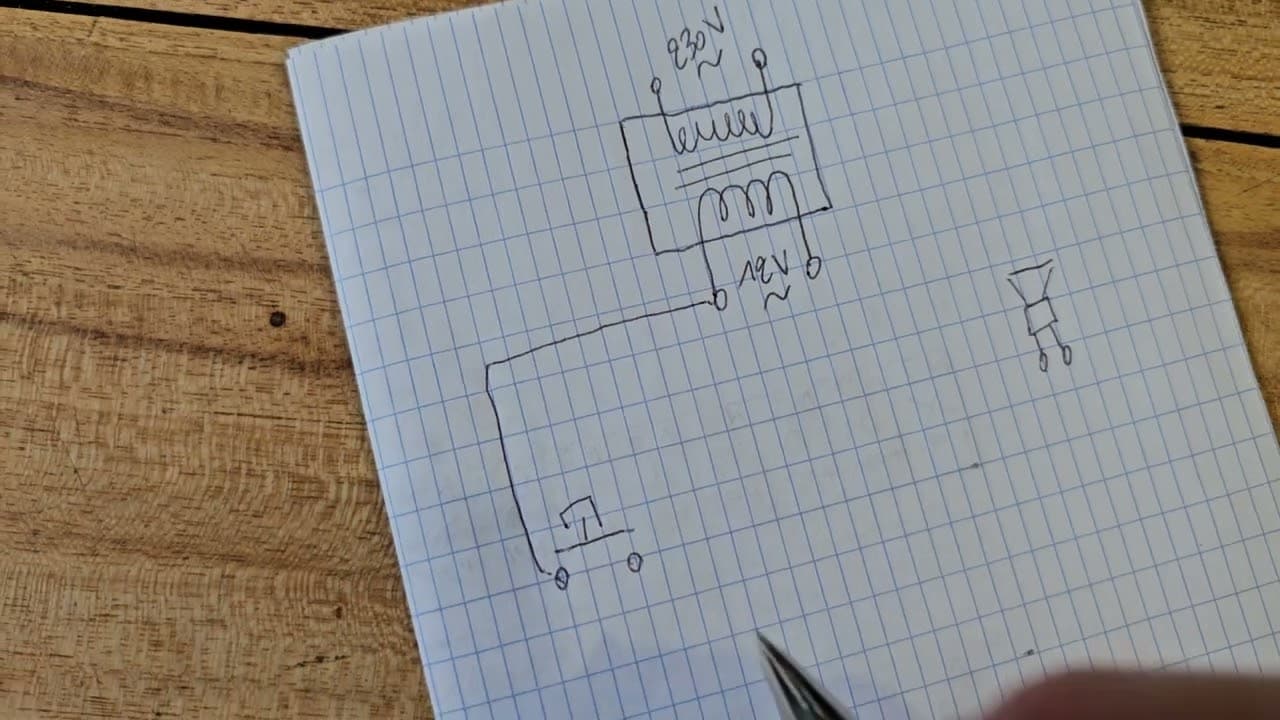

🎥 « Comment câbler une sonnette avec son transformateur 230V/12V et son bouton poussoir ? » — chaîne FAB ELEC.

Le trio à comprendre

Une sonnette filaire, c'est trois éléments qui travaillent ensemble :

• Le transformateur : il abaisse le 230 V du secteur en une basse tension de sécurité, souvent 8, 12 ou 24 volts selon le carillon. C'est le seul élément en contact avec le secteur.
• Le bouton poussoir : à l'entrée, c'est un simple interrupteur. Quand on appuie, il ferme le circuit basse tension.
• Le carillon : à l'intérieur, il sonne tant que le circuit est fermé.

Cette architecture est rassurante : une fois le transformateur raccordé, tout le reste (le fil qui va au bouton, celui qui va au carillon) fonctionne en basse tension, sans danger d'électrocution.

Où placer le transformateur

Le transformateur se raccorde côté 230 V. Sa place naturelle est donc le tableau électrique, sur un rail DIN, protégé par un disjoncteur dédié — ou, à défaut, dans une boîte de dérivation adaptée. C'est le point qui demande le plus de rigueur, car il touche au secteur, exactement comme lorsqu'on intervient pour remplacer une prise électrique.

Vérifiez la tension de sortie du transformateur : elle doit correspondre à celle du carillon (un carillon 12 V avec un transformateur 12 V, par exemple).

Le câblage, pas à pas

Une fois le transformateur en place, la logique est limpide :

1. Coupez le disjoncteur concerné et vérifiez l'absence de tension (VAT) avant de toucher au 230 V.
2. Raccordez le transformateur côté secteur (phase/neutre) selon le schéma.
3. Du côté basse tension, tirez un fil vers le bouton poussoir et un vers le carillon.
4. Câblez le bouton en série dans le circuit : appuyer dessus ferme le circuit et déclenche le carillon.
5. Raccordez le carillon en respectant ses bornes (souvent repérées « trafo » et « bouton »).
6. Remettez le courant et testez : un appui, un « ding-dong ».

Le schéma du fabricant est votre référence : suivez-le à la lettre, les bornes et repères varient d'un modèle à l'autre. Le principe reste le même que pour d'autres petits circuits, comme un interrupteur va-et-vient.

Sécurité : la règle d'or

Toute intervention côté 230 V impose trois réflexes non négociables :

• Couper le disjoncteur au tableau.
• Vérifier l'absence de tension avec un VAT.
• Respecter la norme NF C 15-100 pour la partie raccordée au secteur.

Le câblage basse tension, lui, est sûr, mais on garde de bonnes habitudes. En cas de doute sur le raccordement au tableau, faites appel à un électricien : le confort d'une sonnette ne vaut pas une prise de risque.

Filaire ou sans fil ?

Si tirer un fil est impossible (location, murs finis), le sans fil dépanne très bien — au prix de piles à surveiller et d'une portée parfois capricieuse. Mais si vous rénovez et que les gaines sont accessibles, le filaire est le meilleur choix à long terme : fiable, sans pile, au son constant. Pour une entrée moderne, la sonnette filaire se marie d'ailleurs très bien avec un visiophone, qui pousse la logique un cran plus loin.
