Installer un visiophone : câblage, branchement et réglages pas à pas

Savoir qui sonne avant d'ouvrir, et déverrouiller le portail sans traverser le jardin sous la pluie : le visiophone est l'un de ces équipements dont on se demande, une fois posé, comment on faisait avant. C'est aussi un chantier abordable, à condition de trancher les bonnes questions avant de percer le premier trou — le choix du filaire ou du sans fil, le trajet du câble et la compatibilité de la gâche. Voici la méthode complète.

Avant tout : la sécurité

Un visiophone fonctionne en basse tension, mais son alimentation, elle, est raccordée au 230 V. Avant toute intervention :

• coupez le disjoncteur correspondant au tableau électrique ;
• vérifiez l'absence de tension avec un testeur avant de toucher un conducteur ;
• ne travaillez pas sur une installation dont vous ne comprenez pas le schéma.

La pose de la platine, le passage du câble et les liaisons basse tension du kit sont à la portée d'un bricoleur soigneux. En revanche, créer un départ au tableau ou intervenir sur le 230 V relève du professionnel, dans le respect de la norme NF C 15-100. Si vous n'êtes pas à l'aise avec les bases, notre tuto pour remplacer une prise électrique est un bon point de départ.

Filaire ou sans fil : trancher avant d'acheter

C'est la décision structurante, et elle dépend d'une seule question : peut-on tirer un câble jusqu'au portail ?

• Le filaire est le plus fiable. Image et son ne dépendent d'aucune portée radio, et la platine est alimentée par le câble. C'est le choix par défaut en construction, en rénovation lourde, ou dès qu'une gaine existe ou peut être posée.
• Le sans fil s'impose quand la tranchée est impossible ou disproportionnée : allée longue, cour dallée, portail à l'autre bout du terrain. Il faut alors vérifier la portée réelle — un mur en pierre ou en béton armé la réduit fortement — et prévoir l'alimentation de la platine côté rue, par secteur ou par batterie selon le modèle.

Un conseil : ne vous fiez pas à la portée maximale annoncée en champ libre. Comptez large, et privilégiez le filaire dès que c'est faisable.

Le matériel

• Kit visiophone (platine de rue + moniteur intérieur + alimentation)
• Câble préconisé par le fabricant, à la section et au nombre de conducteurs indiqués
• Gaine de protection pour le passage extérieur
• Gâche électrique compatible, si vous équipez un portillon ou une porte
• Perceuse-visseuse, forets béton, chevilles adaptées au support
• Niveau à bulle, mètre, crayon, tournevis d'électricien isolés
• Testeur d'absence de tension, pince à dénuder, pince coupante
• Bêche ou pioche si une tranchée est nécessaire

Étape 1 — Repérer les emplacements

Commencez par le moniteur intérieur : un endroit passant, à hauteur de regard, à proximité d'une alimentation. L'entrée ou le couloir sont les emplacements classiques ; la cuisine fonctionne bien aussi.

Puis la platine de rue. Trois critères comptent :

• la hauteur : environ 1,50 m entre le sol et le centre du capteur, pour cadrer un visage d'adulte. Descendez à 1,10–1,30 m si l'accessibilité en fauteuil roulant est un enjeu ;
• l'orientation : évitez le soleil direct, surtout face au couchant, qui produit une image en contre-jour ;
• la protection : sous un débord, une casquette de protection ou un renfoncement, la platine vieillira beaucoup mieux.

Présentez la platine à blanc, tracez les perçages au crayon et vérifiez l'aplomb au niveau.

Étape 2 — Passer le câble

C'est l'étape la plus physique, et celle qu'on sous-estime. En extérieur, le câble passe sous gaine, enterrée à la profondeur recommandée par le fabricant, et séparé des câbles de puissance pour éviter les perturbations sur le signal vidéo.

Deux règles à ne pas négliger :

• respectez la longueur maximale indiquée dans la notice — au-delà, l'image se dégrade et le son devient inutilisable ;
• utilisez le câble préconisé, jamais un câble téléphonique de récupération dont la section est presque toujours insuffisante.

Si vous ouvrez déjà une tranchée, profitez-en pour passer une gaine supplémentaire en attente : le jour où vous voudrez motoriser le portail coulissant ou ajouter un éclairage, vous vous remercierez.

Étape 3 — Raccorder la platine et le moniteur

Disjoncteur coupé, absence de tension vérifiée. Ouvrez la platine et repérez le bornier : la notice donne la correspondance exacte des conducteurs, et c'est elle qui fait foi — les repérages varient d'une marque à l'autre.

Dénudez proprement, sans entailler le cuivre, et serrez fermement chaque borne : un faux contact est la première cause de panne intermittente sur un visiophone. Faites de même côté moniteur, puis notez la correspondance des couleurs sur un papier glissé derrière le moniteur. Dans cinq ans, ce papier vaudra de l'or.

Fixez enfin la platine avec des chevilles adaptées au support — béton, brique creuse ou pierre n'appellent pas la même cheville, comme détaillé dans notre guide pour fixer une étagère avec la bonne cheville. Soignez l'étanchéité du passage de câble à l'arrière.

Étape 4 — La gâche électrique

Si vous équipez un portillon ou une porte, la gâche se raccorde sur les bornes de commande prévues par le kit. Deux vérifications, à faire avant l'achat :

• le type : à émission de courant (elle déverrouille quand le courant arrive — le cas le plus fréquent en habitation) ou à rupture de courant (elle déverrouille quand le courant est coupé, typiquement pour les issues de secours) ;
• la tension de fonctionnement, qui doit correspondre à ce que délivre votre visiophone.

Une gâche mal appariée ne s'ouvrira pas franchement, ou claquera sans libérer le pêne. Vérifiez aussi que le pêne de la serrure entre correctement dans la gâche : un réglage de quelques millimètres sur la têtière fait souvent la différence. Pour comprendre le mécanisme, notre tuto pour remplacer un cylindre de serrure donne les bases utiles.

Étape 5 — Mise en service et réglages

Remettez le disjoncteur, puis testez dans l'ordre :

1. l'appel : la sonnerie se déclenche-t-elle au moniteur ?
2. l'image : le cadrage est-il bon ? Ajustez l'inclinaison du capteur si le modèle le permet ;
3. le son : réglez le volume des deux côtés — un retour acoustique se corrige en baissant le gain platine ;
4. la commande de gâche : le portillon se déverrouille-t-il franchement ?
5. la commande auxiliaire, si vous pilotez un automatisme de portail.

Testez enfin de nuit : c'est là qu'on découvre si l'éclairage infrarouge suffit ou si un point lumineux serait bienvenu à l'entrée.

Les erreurs à éviter

• Intervenir sans couper le disjoncteur ni vérifier l'absence de tension.
• Improviser le câble : hors préconisation, l'image se dégrade ou le kit ne démarre pas.
• Dépasser la longueur maximale admissible entre platine et moniteur.
• Poser la platine face au soleil couchant : image inexploitable en fin de journée.
• Commander une gâche sans vérifier son type et sa tension.
• Serrer mollement les bornes : la panne apparaîtra dans six mois, par intermittence.
• Refermer la tranchée sans gaine en attente pour les futurs besoins.

Bien posé, un visiophone dure des années et change le quotidien à l'entrée du terrain. Pour le kit, le câble, la gaine et la petite fourniture électrique, le déstockage de matériaux BRIKER vous livre directement chez vous, et la location de matériel de chantier vous dépanne d'un perforateur ou d'une mini-trancheuse le temps du week-end. Si vous équipez l'entrée de A à Z, voyez aussi nos tutos pour poser un portail battant et poser une clôture rigide.

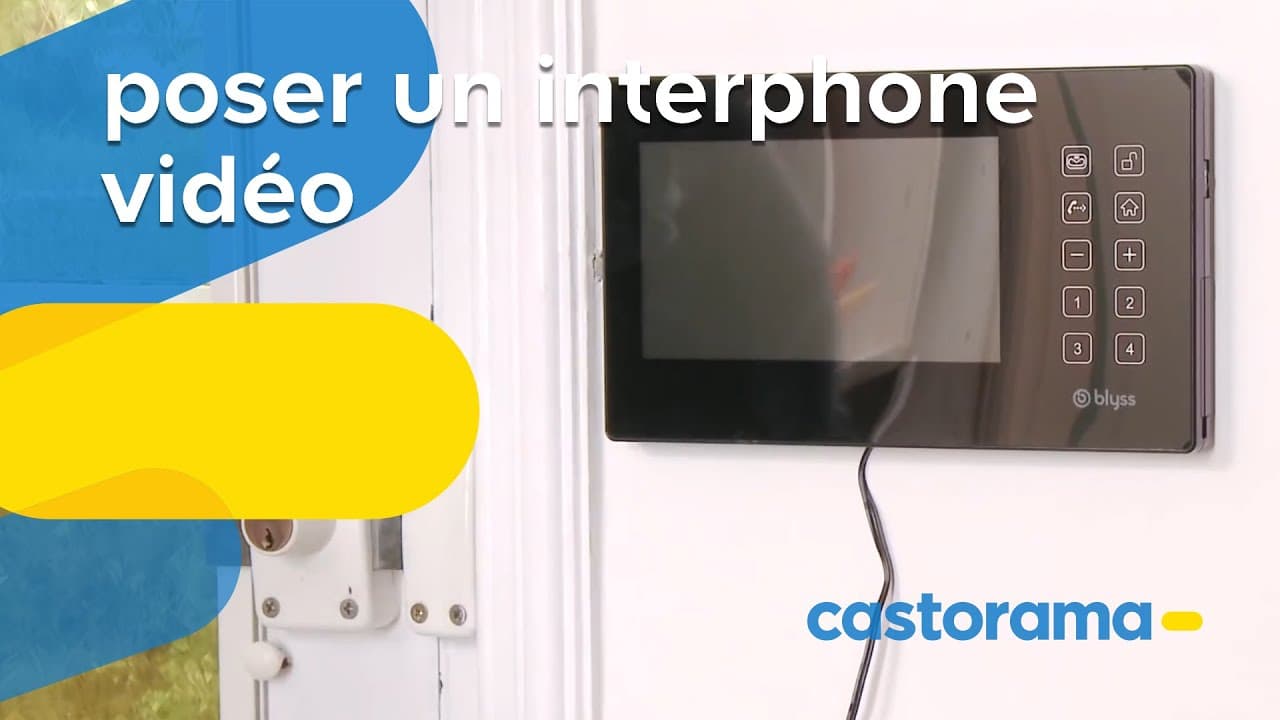

Vidéo : « Poser un interphone vidéo filaire avec gâche électrique » — chaîne Castorama.
