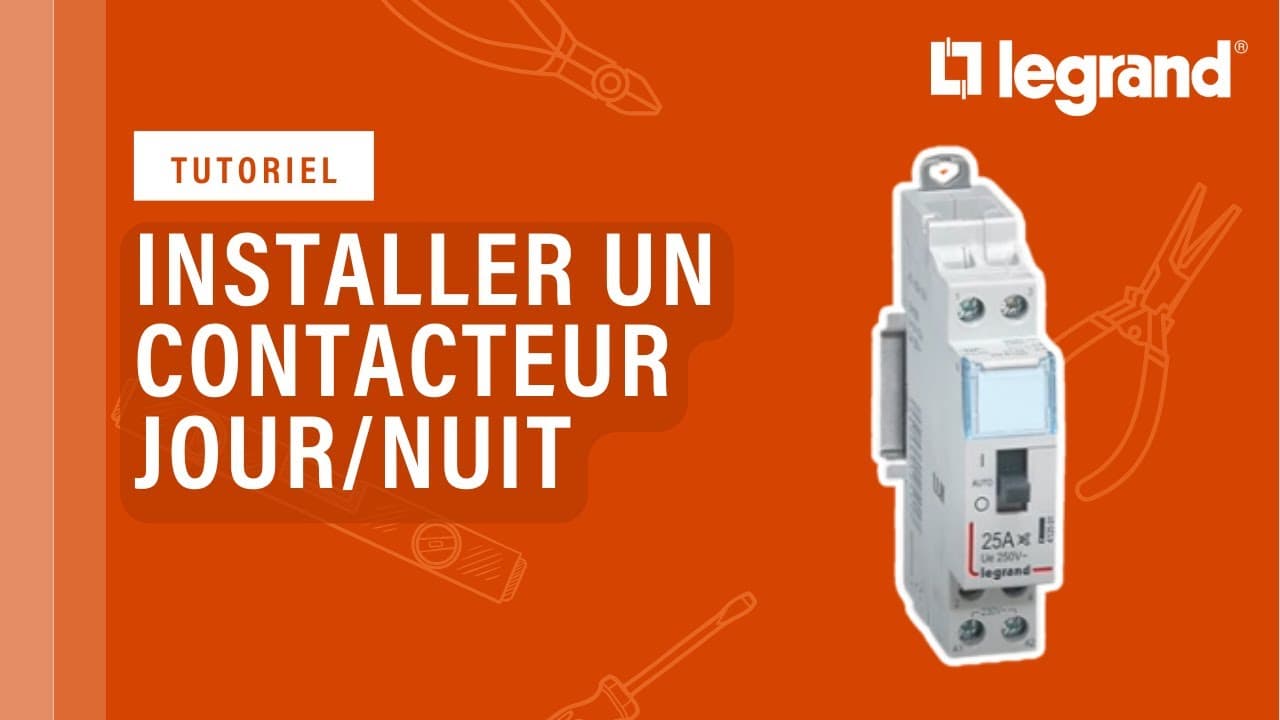

Le tuto en vidéo
Un contacteur jour/nuit coupe l'alimentation d'un appareil pendant les heures pleines et la rétablit en heures creuses. C'est l'équipement classique d'un chauffe-eau électrique à accumulation : l'eau chauffe la nuit, au tarif réduit, et reste disponible le matin. La vidéo de Legrand France montre une pose sur un tableau récent ; la logique est la même sur d'autres marques, mais les repères de câblage de votre tableau et de votre compteur priment toujours.
Avant de commencer
Vérifiez d'abord que votre contrat comprend l'option heures creuses : le contacteur n'a rien à piloter sans le signal du compteur. Identifiez ensuite l'emplacement libre sur le rail, les peignes de raccordement disponibles et le type de tableau. Prévoyez le contacteur, un disjoncteur modulaire de protection de la commande (la vidéo mentionne un calibre 2 A), un testeur de tension, un tournevis adapté et une pince à dénuder. Si la place manque, l'extension du tableau est une autre intervention.
Le guide sur l'installation d'un chauffe-eau électrique rappelle les protections propres à cet appareil, et celui sur le télérupteur au tableau permet de comparer deux modules proches mais différents.
Les étapes de pose
Coupez le disjoncteur de branchement ou, selon l'installation, l'alimentation et le différentiel concernés, puis contrôlez l'absence de tension sur les bornes avec un appareil adapté. Clipsez ensuite sur le rail le disjoncteur de protection de la commande, puis le contacteur. Raccordez l'alimentation de puissance et la sortie vers l'appareil selon le schéma de la notice. Le point sensible est le raccordement de la commande : les fils issus du contact de commande du compteur, nommé relais de découplage dans la présentation de Legrand, sont reliés aux bornes de la bobine du contacteur.
Ne vous fiez pas à une couleur de fil. Relevez le schéma avant de débrancher quoi que ce soit, photographiez les raccordements existants et resserrez chaque borne, sans laisser dépasser de cuivre. Si le tableau est ancien, si un fil n'est pas identifiable ou si le compteur n'expose pas de contact de commande, arrêtez-vous : cela relève d'un professionnel.
Tester avant de refermer
Rétablissez l'alimentation, puis testez les deux positions. Le sélecteur de marche forcée permet de vérifier que l'appareil se met bien sous tension, et le basculement en heures creuses se contrôle à l'horaire prévu au contrat. Notez la date et le schéma sur le tableau. Si l'appareil chauffe en journée ou ne chauffe jamais, coupez de nouveau et vérifiez la commande avant de suspecter l'appareil.
Erreurs fréquentes
La première est d'oublier la protection de la commande ; la deuxième, d'inverser puissance et commande ; la troisième, de poser sans vérifier l'option horaire du contrat. Un chauffe-eau qui ne chauffe plus après remplacement d'un contacteur doit toujours faire relire le schéma, y compris la résistance de l'appareil si le câblage est confirmé.
Pas à l'aise avec le tableau ? Un électricien vérifié peut le poser et attester la conformité. Des modules neufs jamais posés peuvent aussi être revendus comme surplus.
Quels appareils piloter, et lesquels éviter
Le chauffe-eau à accumulation est le cas typique, car l'eau chaude se stocke. Un radiateur, une borne de recharge ou une pompe peuvent aussi être pilotés, mais leur usage dépend de la puissance et du besoin réel : couper un chauffage en pleine journée n'a de sens que si l'inertie du logement le permet. Ne branchez jamais plusieurs gros appareils sur un contacteur sans vérifier son calibre et celui de la ligne. La puissance maximale supportée figure sur la notice et sur la face avant du module.
Vidéo :
Questions fréquentes
- À quoi sert un contacteur jour/nuit ?
- Il alimente un appareil gourmand, comme un chauffe-eau, seulement pendant les heures creuses, lorsque le compteur envoie le signal correspondant.
- Faut-il un abonnement particulier ?
- Oui, une option heures creuses est nécessaire. Sans elle, le compteur n'envoie aucun signal à piloter.
- Peut-on le poser soi-même ?
- Le tableau électrique expose à un risque réel. Si vous ne maîtrisez pas la coupure, la vérification d'absence de tension et le repérage des fils, confiez-le à un électricien.
- Pourquoi mon chauffe-eau ne chauffe-t-il plus ?
- Vérifiez le basculement du contacteur, l'option horaire du contrat et la position du sélecteur marche forcée. Un câblage inversé ou un contact défaillant sont des causes possibles.
