Installer un éclairage extérieur à détecteur de mouvement : branchement, réglages et sécurité
Un éclairage extérieur qui s'allume tout seul au passage, c'est du confort et de la sécurité pour une entrée, une allée ou un jardin. Choix de l'emplacement, câblage du détecteur, raccordement dans les règles et réglage de la portée et de la temporisation : la méthode complète, avec les précautions propres au travail en extérieur.
Le tuto en vidéo
Une lumière qui s'allume toute seule quand on approche de la porte, de l'allée ou du portail : c'est à la fois du confort (les bras chargés, plus besoin de chercher l'interrupteur) et de la sécurité (un jardin qui s'illumine dissuade les intrusions). Installer un éclairage extérieur à détecteur de mouvement est un chantier accessible, à condition de respecter les règles du travail électrique et extérieur. Voici comment.
La vidéo pas à pas

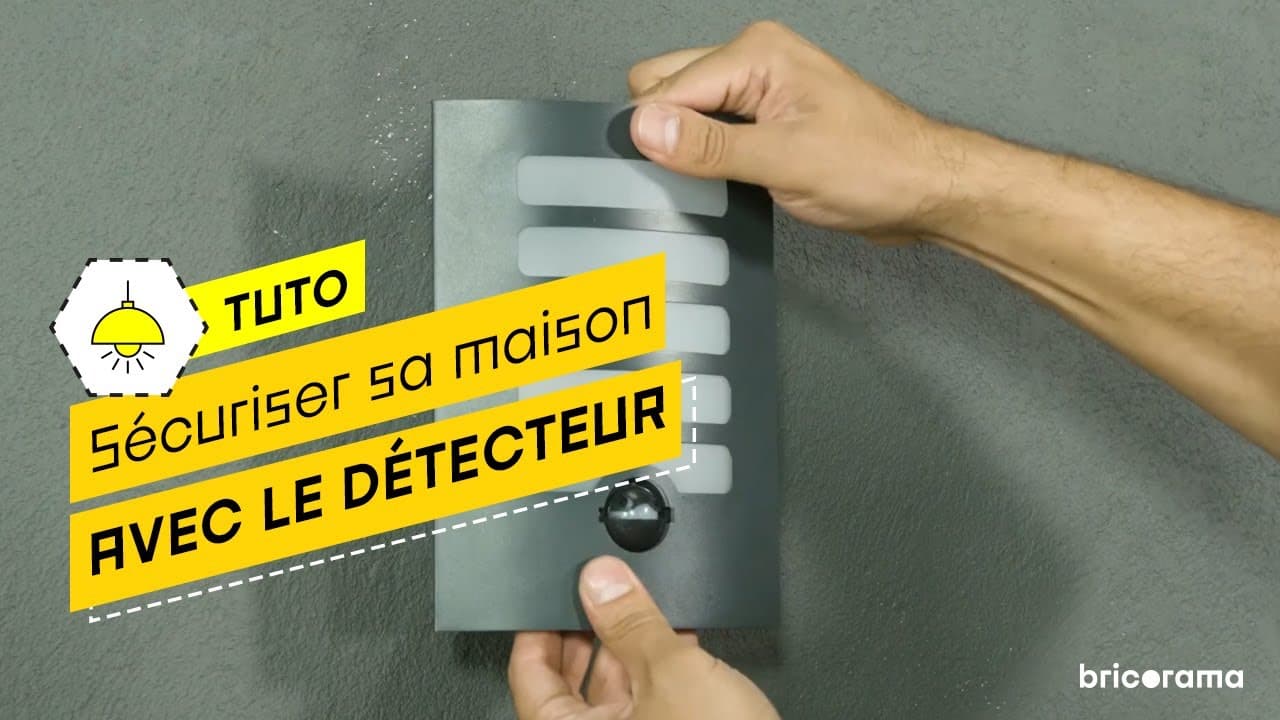

🎥 « Comment installer un détecteur de mouvement ? » — chaîne Bricorama.
La vidéo montre le raccordement et la mise au point du détecteur. Le guide écrit ci-dessous détaille le schéma de câblage et les réglages qui font toute la différence entre un éclairage utile et un projecteur qui clignote sans arrêt.
Avant tout : la sécurité
On travaille sur du 230 V, à l'extérieur. Deux impératifs :
- Couper le disjoncteur concerné et vérifier l'absence de tension avant de toucher un conducteur.
- Choisir un matériel avec un indice de protection (IP) adapté à une pose extérieure et protéger les connexions de l'humidité.
La fixation et les réglages sont à votre portée ; la création d'un départ au tableau ou un raccordement dont vous n'êtes pas sûr relèvent du professionnel, dans le respect de la NF C 15-100.
Le matériel
- Le luminaire extérieur et le détecteur de mouvement (ou un modèle intégrant les deux), à IP adapté ;
- câble pour usage extérieur, boîte de dérivation étanche, presse-étoupes ;
- perceuse, chevilles adaptées au support, niveau ;
- tournevis d'électricien, pince, VAT (vérificateur d'absence de tension) ;
- éventuellement une gaine si le câble chemine enterré.
Le câblage, en clair
Le détecteur s'insère entre l'alimentation et la lampe :
- une phase entrante (courant permanent) arrive au détecteur ;
- une phase commandée repart du détecteur vers la lampe ;
- un neutre commun alimente l'ensemble (certains détecteurs ont besoin du neutre pour leur propre électronique).
Les repères de bornes varient selon les marques : le schéma de la notice fait foi.
Étape par étape
1. Choisir l'emplacement. Orientez le détecteur vers la zone de passage à couvrir (entrée, allée, garage), à une hauteur de l'ordre de deux mètres. Évitez de le pointer vers une source de chaleur ou vers la rue, sources de déclenchements intempestifs.
2. Fixer. Percez, chevillez, fixez le luminaire et le détecteur bien de niveau, sur un support sain.
3. Raccorder. Courant coupé et tension vérifiée, câblez selon le schéma : phase entrante, phase commandée, neutre. Utilisez une boîte de dérivation étanche et serrez les presse-étoupes.
4. Régler. Rétablissez le courant, puis ajustez les molettes du détecteur : portée, sensibilité, temporisation (durée d'éclairage après détection) et seuil de luminosité (pour qu'il ne s'allume qu'à la tombée du jour). Faites des essais en marchant dans la zone.
5. Vérifier l'étanchéité. Contrôlez que toutes les connexions sont protégées de l'eau : c'est la clé de la durabilité en extérieur.
Les erreurs à éviter
- Négliger l'IP et l'étanchéité : une entrée d'eau, et c'est la panne assurée.
- Mal orienter le détecteur : trop vers la rue, il clignote sans cesse ; trop haut ou trop bas, il rate les passages.
- Oublier de régler le seuil de luminosité, si bien que la lampe s'allume aussi en plein jour.
- Sauter la vérification d'absence de tension avant de câbler.
Pour aller plus loin
Ce chantier est une bonne façon de se familiariser avec l'électricité domestique. Pour les bases, voyez notre tuto pour remplacer une prise électrique, puis montez en compétence avec l'installation d'un interrupteur va-et-vient. Et pour compléter la sécurité de l'entrée, découvrez comment installer un visiophone.
Luminaires, détecteurs, câble et boîtes étanches : comparer les prix et profiter des lots déstockés permet de sécuriser ses extérieurs sans se ruiner.
Questions fréquentes
- Comment se câble un détecteur de mouvement sur un éclairage ?
- Le détecteur s'insère entre l'alimentation et le luminaire. Il reçoit la phase (le courant permanent), la commute vers la lampe lorsqu'il détecte un mouvement, et partage le neutre avec le luminaire. Concrètement, on a une phase entrante qui arrive au détecteur, une phase commandée qui repart vers la lampe, et un neutre commun. Certains détecteurs nécessitent aussi un raccordement au neutre pour leur propre alimentation. Le schéma exact figure sur la notice de votre modèle : c'est lui qui fait foi, car les bornes et repères varient d'un fabricant à l'autre.
- Peut-on garder la possibilité d'allumer manuellement ?
- Oui, et c'est souvent souhaitable. De nombreux détecteurs permettent, via un interrupteur en amont ou une séquence de coupures rapides, de forcer l'allumage permanent ou de basculer en mode automatique. Certaines installations conservent un interrupteur classique qui coupe toute l'alimentation : dans ce cas, quand l'interrupteur est ouvert, ni le détecteur ni la lampe ne fonctionnent. Pour garder un vrai choix « auto / manuel », il faut un schéma adapté et parfois un détecteur prévu pour. Vérifiez cette fonction avant l'achat si elle vous importe, et suivez le câblage de la notice.
- Où placer le détecteur pour qu'il fonctionne bien ?
- Un détecteur de mouvement infrarouge repère les variations de chaleur en mouvement. Placez-le de façon à couvrir la zone de passage — une allée, une porte, une entrée de garage — en orientant sa lentille vers l'endroit à surveiller, généralement à une hauteur de l'ordre de deux mètres. Évitez de le diriger vers une source de chaleur (bouche de VMC, mur exposé plein soleil, moteur) ou vers une zone de passage indésirable (rue, voisinage) qui le déclencherait en permanence. La plupart des modèles offrent un réglage de portée, de sensibilité et d'angle : on affine après la pose.
- Quelles précautions pour un montage en extérieur ?
- L'extérieur ajoute deux contraintes : l'eau et les écarts de température. Choisissez un luminaire et un détecteur avec un indice de protection (IP) adapté à une pose extérieure exposée aux intempéries. Protégez soigneusement les connexions : boîte de dérivation étanche, presse-étoupes serrés, câble adapté à l'usage extérieur et, s'il chemine enterré, sous gaine à la profondeur recommandée. Une entrée d'eau dans un boîtier finit par provoquer une panne ou un défaut. Enfin, comme pour toute intervention, on coupe le courant et on vérifie l'absence de tension avant de raccorder.
- Faut-il être électricien pour installer ce type d'éclairage ?
- La fixation du luminaire et le réglage du détecteur sont à la portée d'un bricoleur méthodique. Le raccordement électrique, lui, demande de comprendre le schéma et de travailler proprement, dans le respect de la norme NF C 15-100. Si l'installation implique de créer un nouveau départ au tableau ou si vous n'êtes pas sûr de vos connexions, faites réaliser ou vérifier le raccordement par un professionnel. Le geste minimal de sécurité, non négociable, reste de couper le disjoncteur concerné et de contrôler l'absence de tension avant de toucher un fil.
